Neway VNL-HK
- Tornitura

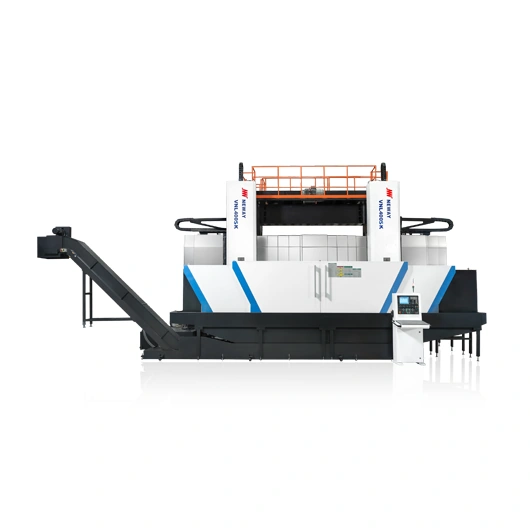

- |Tornio verticale di grande taglia con traversa mobile
I torni verticali VNL-HK sono dotati di traversa mobile per impieghi dove la varietà dei pezzi da lavorare è ampia, beneficiando della rigidità complessiva determinata dalla vicinanza della traversa al pezzo.
Si tratta in sostanza di una linea di macchine estremamente evolute e confortevoli, che riteniamo soddisfino pienamente l’evoluzione dei marchi in un’ottica di modernità della produzione e valorizzino lo sforzo innovativo compiuto dai designer NEWAY che attingono alla grande esperienza che l’azienda ha accumulati in oltre 30 anni di attività nel mercato della tornitura verticale.
La serie Neway VNL-HK raggruppa torni verticali di grande taglia con traversa mobile, pensati per la tornitura di pezzi pesanti. La gamma parte dal VNL125, con diametro tornibile di 1250 mm, diametro rotante di 1500 mm, dimensioni pezzo lavorabile di 1000 mm e peso massimo pezzo di 5000 kg, e prosegue con VNL160 e VNL180 (diametro tornibile 1600 mm, diametro rotante 1800 mm, peso massimo pezzo 8000 kg, con dimensioni pezzo lavorabile rispettivamente di 1600 e 1800 mm). Si sale poi al VNL250 (diametro tornibile 2500 mm, diametro rotante 2750 mm, peso massimo pezzo 16000 kg) e ai modelli maggiori VNL320, VNL400, VNL500 e VNL630 che raggiungono diametri tornibili di 3200, 4000, 5000 e 6300 mm e pesi pezzo massimi rispettivamente di 32000, 40000, 50000 e 100000 kg. Dal modello VNL250 al modello VNL630 è possibile avere anche la doppia RAM (VNL250DK….). La potenza mandrino in continuo parte da 30kW sul modello VNL125-HK fino ad arrivare a 110 kW sul modello VNL630-HK.
Video
Controllo numerico
- Controllo
- Fanuc 0i-TF Plus
- Programmazione standard
- ISO
- Programmazione conversazionale
- Manual Guide i
- CAM
- CAM di terze parti
Modelli a confronto (8)
| Parametro | VNL125 | VNL160 | VNL180 | VNL250 | VNL320 | VNL400 | VNL500 | VNL630 |
|---|---|---|---|---|---|---|---|---|
| Corsa asse (X×Z) | 800 × 620 mm | 1000 × 800 mm | 1050 × 1000 mm | 1420 × 1400 mm | 1950 × 1400 mm | 2175 × 1400 mm | 2675 × 1400 mm | 3450 × 2000 mm |
| Diametro tornibile | 1250 mm | 1600 mm | 1600 mm | 2500 mm | 3200 mm | 4000 mm | 5000 mm | 6300 mm |
| Diametro rotante | 1500 mm | 1800 mm | 1800 mm | 2750 mm | 3600 mm | 4000 mm | 5000 mm | 6600 mm |
| Peso massimo pezzo | 5000 kg | 8000 kg | 8000 kg | 20000 kg | 32000 kg (a richiesta 40000 kg) | 40000 kg | 50000 kg | 100000 kg |
| Dimensioni pezzo lavorabile – Z | 1000 mm | 1600 mm | 1800 mm | 2000 mm (a richiesta 2500 mm) | 2000 mm (a richiesta 2500 / 3150 mm) | 2000 mm (a richiesta 2500 / 3150 mm) | 2000 mm (a richiesta 2500 / 3150 mm) | 4000 mm (a richiesta 5000 mm) |
| Potenza mandrino (continua) | 30 kW | 37 kW | 37 kW | 55 kW | 75 kW | 75 kW | 75 kW | 110 kW |
| Mandrino – velocità | 500 giri/min (tavola) | 400 giri/min (tavola) | 260 giri/min (tavola) | 160 giri/min (tavola) | 100 giri/min (tavola) | 80 giri/min (tavola) | 50 giri/min (tavola) | 32 giri/min (tavola) |
| Mandrino – coppia | 9000 Nm | 12500 Nm (versione S) / 14000 Nm (versione H) | 19000 Nm | 40000 Nm | 95000 Nm | 125000 Nm | 160000 Nm | 320000 Nm |
| Magazzino utensili – capacità | 8 posizioni | 12 posizioni | 12 posizioni | 12 posizioni | 12 posizioni | 12 posizioni | 12 posizioni | 8 posizioni |
| Avanzamenti rapidi | X 12 / Z 10 m/min | X 12 / Z 10 m/min | X 12 / Z 10 m/min | 9 m/min (X e Z) | 9 m/min (X e Z) | 6 m/min (X e Z) | 6 m/min (X e Z) | 4 m/min (X e Z) |
| Peso macchina | 17000 kg | 26000 kg | 29000 kg | 43000 kg (una slitta) / 47000 kg (due slitte) | 52000 kg (una slitta) / 56000 kg (due slitte) | 63000 kg (una slitta) / 67000 kg (due slitte) | 73000 kg (una slitta) / 77000 kg (due slitte) | 156000 kg (una slitta) / 166000 kg (due slitte) |
