Yasda H-SERIES
- Fresatura
- |Centro di lavoro orizzontale 5 assi di precisione (serie)

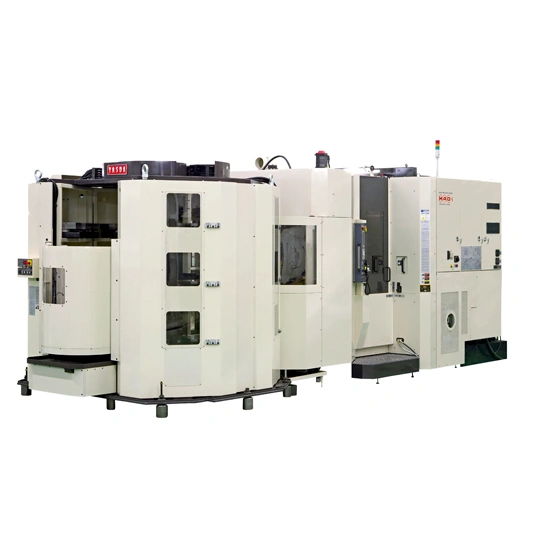

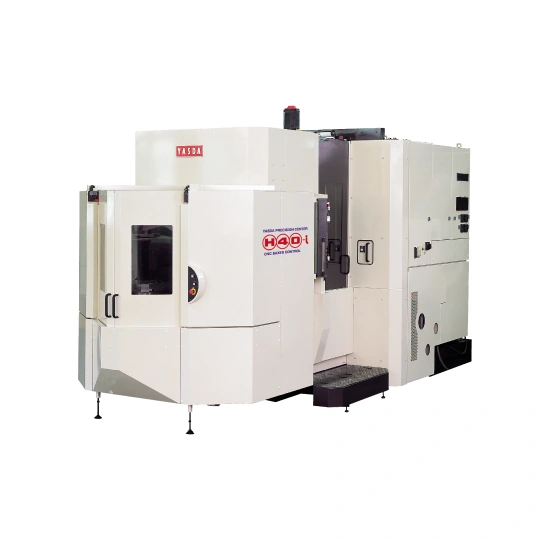

La serie Yasda H comprende i centri di lavoro orizzontali a 5 assi H40i e H40i-100, pensati per la fresatura di precisione con automazione del ciclo. Le corse vanno da 875 a 1.075 mm in X, da 740 a 940 mm in Y e da 685 a 735 mm in Z, con pallet da 400 x 400 a 500 x 500 mm e diametro pezzo fino a Ø1.000 mm sul modello maggiore. Il mandrino ruota da 200 a 20.000 giri/min con attacco BBT40 BIG-Plus (HSK-A63 opzionale) e la tavola a 5 assi impiega motori Direct Drive sugli assi rotativi. Il cambio pallet automatico (2 pallet di serie) e il magazzino utensili da 60 a 240 posizioni abilitano cicli produttivi prolungati, con il controllo FANUC 31i-B5 Plus a gestire i cinque assi con la rigidità e la cura costruttiva tipiche Yasda.
Controllo numerico
- Controllo
- Fanuc 31i-B5 Plus
- Programmazione standard
- ISO
- CAM
- CAM di terze parti
Modelli a confronto (2)
| Parametro | H40i | H40i-100 |
|---|---|---|
| Corsa asse (X×Y×Z) | 875 × 740 × 685 mm | 1075 × 940 × 735 mm |

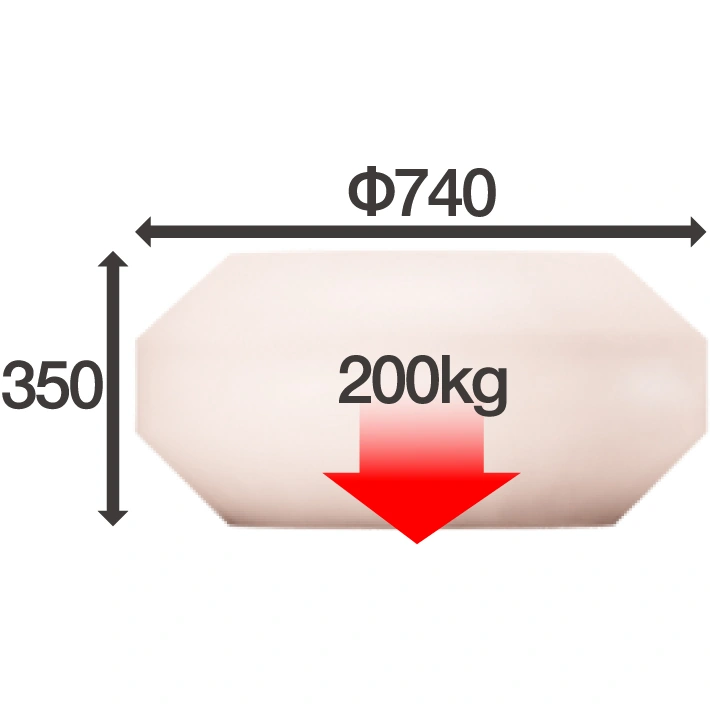

| Portata tavola | 200 kg | — |
| Mandrino – velocità | 200–20000 giri/min | 200–20000 giri/min |
| Mandrino – attacco / cono | 7/24 cono No.40 BIG-Plus (BBT40); HSK-A63 opzionale | BBT40 (come H40i) |
| Numero di assi | 5 assi | 5 assi |
| Magazzino utensili – capacità | 60–240 utensili | — |
| CNC – modello | FANUC 31i-B5 Plus | FANUC 31i-B5 Plus |
