Star SV
- Tornitura
- |Tornio automatico a fantina mobile (tipo svizzero)
Il tornio a fantina mobile della serie SV a controllo numerico computerizzato, integra le caratteristiche tradizionali proprie di un tornio Swiss-Type con la tecnologia di avanguardia STAR; possibilità quindi di lavorazioni simultanee fronte/retro di tornitura, foratura, maschiatura e fresatura e lavorazioni con tre utensili a contatto.

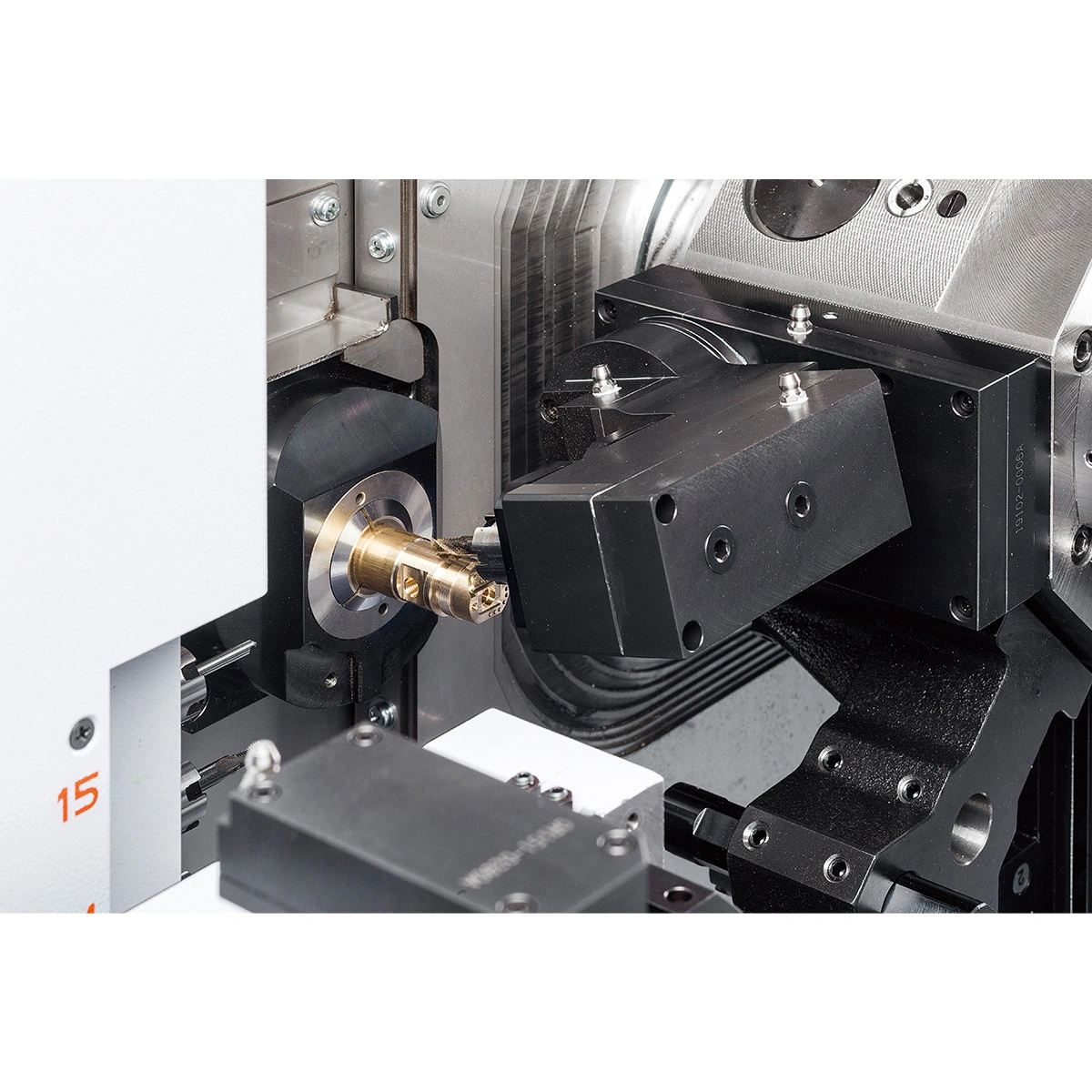

Questa serie ha una torretta che può lavorare sia sul mandrino principale che sul contromandrino.
La serie Star SV raggruppa torni automatici a fantina mobile (tipo svizzero) per la tornitura di precisione da barra. Sul modello di riferimento SV-20R il diametro di lavorazione è di ø20 mm con corsa fantina di 205 mm, mentre il mandrino principale raggiunge i 10.000 giri/min con una potenza di 3,7 kW in continuo (5,5 kW di picco). La macchina è disponibile in versione Gang type o Turret type, con mandrino portautensili fino a 8.000 giri/min (Gang) o 5.750 giri/min (Turret). Il contromandrino lavora fino a 10.000 giri/min per la ripresa sul retro e gli avanzamenti rapidi arrivano a 30 m/min.
Video
Controllo numerico
- Controllo
- Fanuc 31i-B5
- Programmazione standard
- ISO
- CAM
- CAM di terze parti
Parametri del modello
| Parametro | SV-20R |
|---|---|
| Diametro tornibile | 20 mm / 23 mm (opzionale) |
| Diametro barra | 20 mm / 23 mm (opzionale) |
| Lunghezza tornibile | 205 mm |
| Guida-barre | Commutabile + bussola retraibile (RMGB) |
| Lunghezza tornibile (senza guida-barre) | 50 mm |
| Lunghezza tornibile (con bussola retraibile RMGB) | 170 mm |
| Potenza mandrino (continua) | 5.5 kW |
| Mandrino – velocità | 10000 1/min |
| Numero di assi | 12 |
| Magazzino utensili – capacità | 8 unità (tutte motorizzate) |
| Avanzamenti rapidi | 30 m/min |
| Peso macchina | 4150 kg |
