TMW – Takahashi Microstar L3II-W-NCL

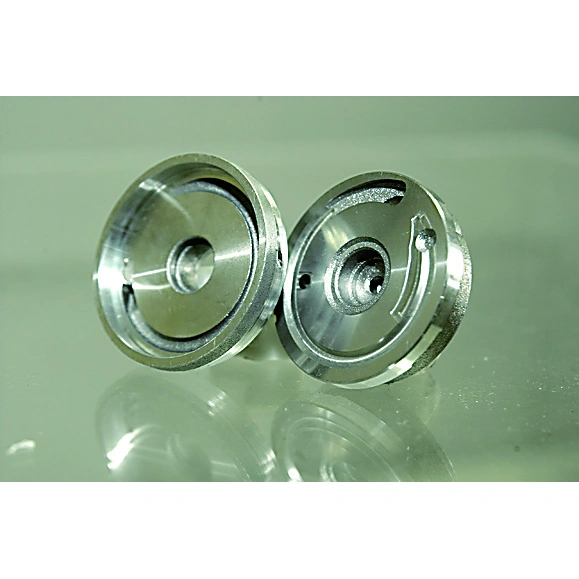

Il tornio ad altissima precisione Takahashi mod.Microstar L3II-W-NCL è stato progettato per la realizzazione di componenti di alta precisione nel settore automotive valvole e iniettori ed è costruita interamente in Giappone.
La macchina è equipaggiata con due elettromandrini con un sistema di raffreddamento a liquido per evitare errori dovuti alla dilatazione termica.

La temperatura degli elettromandrini viene controllata costantemente e mantenuta all’ interno di un range di 5 gradi per minimizzare le variazioni dimensionali durante le operazioni di tornitura.

Asse C controllato è opzionale, è possibile installare sui porta bareni degli elettromandrini pneumatici o elettrici da interfacciare con il cnc.

Per garantire una elevata produttività è disponibile il singolo o doppio manipolatore di carico e scarico pezzo a CNC con tre assi controllati ed un accessorio scambio pezzo che serve per poter lavorare il particolare in due fasi.

I basamenti delle linee mandrino e delle slitte degli assi sono indipendenti in modo da non trasmettere vibrazioni.

Le slitte degli assi X e Z sono montate su una struttura a coda di rondine per avere la massima rigidità ed una precisione superiore oltre alla maggior durata degli utensili. Le slitte e le viti a ricircolo di sfere vengono automaticamente lubrificate dalla centralina di lubrificazione automatica in dotazione standard.

Le viti a ricircolo di sfere sono di altà qualità e sono precaricate per ridurre al minimo le variazioni di temperatura dovute al movimento delle sfere stesse all’ interno della chiocciola. La precisione degli assi X, Z sono di 0.001 mm, la ripetibilità è di +/- 0.001 mm e il runout naso mandrino è di 0.002 mm.

Per ottenere maggior precisione quando si tornisce con due assi in contemporanea questo modello di macchina ha l’asse Z con movimento mandrino (si muove la testa).

La macchina base è predisposta per autocentrante pneumatico, mentre la predisposizione per autocentranti idraulici è opzionale in funzione delle esigenze di presa pezzo.

Come opzione gli assi X, Z possono essere provvisti di righe ottiche con risoluzione di 0.05 micron.

Il TMW – Takahashi Microstar L3II-W-NCL è un tornio CNC gang type con due mandrini disposti in parallelo, equipaggiato con caricatore a portale per cicli automatici. La configurazione a doppio mandrino consente di raddoppiare la produttività o di gestire lavorazioni fronte/retro, mantenendo la compattezza e la rapidità tipiche della gamma Microstar. Con un diametro tornibile fino a 40 mm, corse di 200 mm in X e 235 mm in Z e un mandrino built-in fino a 6.000 giri/min da 5,5/2,2 kW, è una soluzione robusta per la tornitura di serie di particolari piccoli. Gli avanzamenti rapidi di 18 m/min su entrambi gli assi assicurano tempi ciclo contenuti.
